    Z系 フロントフォークオ−バ−ホ−ル手引き

    • 2011.09.11 Sunday
    • 17:19
    フロントフォーク
    取りはずし:
    ●フロントホイールをはずします。
    ●フロントフェンダーをはずします。
    ●キャリパーアセンブリーをフロントフォークからはずし、ブレーキパイプ を
     変形させないように適当な台に載せます。
    ●もし、フロントフォークを分解する場合は、フロントフォークをはずす前 に、 予めトップボルトを弛めて下さい。
    ●上下のステムボルトを弛め、フロントフォークをステアリングステムから
     引抜きます。


    取りつけ:
    ●取りはずしと逆の順序で行います。

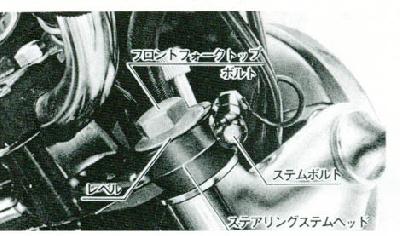

    注意:1.フロントフォークのトップボルトとステムヘッドの上面を一致させて下さい。

    2.上部ステムボルトのトルクは1.6〜1.8Kg-mです。
    3.下部ステムボルトのトルクは5.4〜6.0Kg-mです。
      分解:
    ●トップボルト?を取り、スプリング?を抜取って作動オイルを抜きます。
    ●ダスターシール21をアウターチューブ25から引抜きます。
    ●シリンダーコンプリート20を特殊工具で固定し、フロントフォーク下部の アレン ボルト30を取り、インナーチューブ19をアウターチューブから引 抜きます。


    ●インナーチューブの中のサークリップ36をサークリッププライヤーではず して、
     シリンダーコンプリートをインナーチューブから引き出します。
    ●アウターチューブのサークリップ22を先端の尖ったものではずします。
    ●オイルシール24をフックでアウターチューブから抜取ります。
    注意:オイルシールをはずしたら必ず新品と交換して下さ い。
    組立:
    ●分解と逆の順序で行います。
    注意:オイルシールを組み込む際は、特殊工具を使用して 下さい。

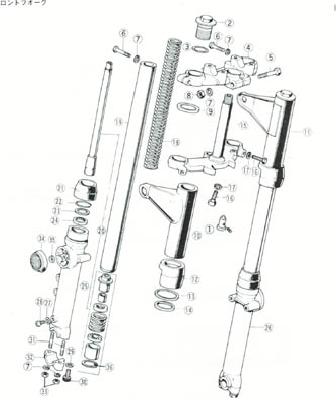

    フロントフォーク




    1.ハンドルロック      19.インナーチューブ
    2.トップボルト 20.シリンダー
    3.Oリング          21.ダストシール
    4.ステムヘッド 22.サークリップ
    5.ボルト          23.ワッシャー
    6.ボルト          24.オイルシール
    7.ロックワッシャー     25.アウターチューブ
    8.ナット          26.アウターチューブ
    9.ワッシャー        27.ガスケット
    10.ヘッドライトステー 28.ドレンプラグ
    11.ヘッドライトステー 29.ガスケット
    12.ステーガイド 30.アレンボルト
    13.ワッシャー         31.スタッド
    14.ガスケット 32.アクスルクランプ
    15.ステアリングステム     33.ナット
    16.ボルト 34.リフレクター
    17.ロックワッシャー 35.ラバーワッシャー
    18.スプリング 36.サークリップ

    ※注意:新しいモデルではフロントフォークの構成部品が変更になりました。
