    Zシリ−ズ ステアリングステム整備手順

    • 2011.09.16 Friday
    • 17:16
    Z? ステアリングステム整備手順

    ステアリングステム
    取りはずし:
    ●フロントホイールをはずします。
    ●フロントフェンダーをはずします。
    ●ヘッドランプ取付スクリューを取り、ヘッドランプユニットをはずし、ソケット を抜きます。
    ●上下照射角アジャストボルトをはずします。
    ●フラッシャーのリード線とメインハーネスの2ヶのカプラーをはずします。
    ●取付ナットを取り、左右のフラッシャーをヘッドランプステーから抜いて、ヘッ ドランプボディーをはずします。
    ●タコメーターケーブルをシリンダーヘッドからはずします。
    ●取付ボルトを取り、イグニションスイッチ、スピードメーター、タコメーターア センブリーをはずします。

    ●バックミラーをはずします。
    ●ブレーキランプスイッチのリード線、三方ジョイント、マスターシリンダー、キャリパーをはずし、ディスクブレーキをアセンブリーではずします。
    注意:ブレーキパイプを変形させないようにして下さい。

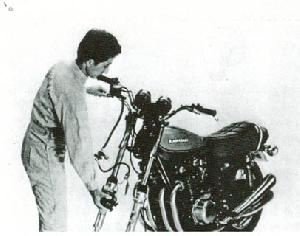

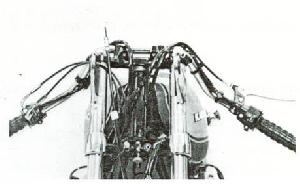

    ●ハンドルバークランプをはずし、ケーブルやリード線をつけた状態で前方へたら します。

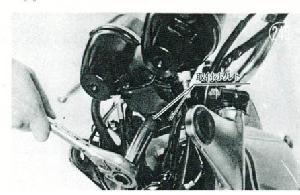

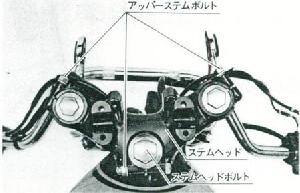

    ●ステムヘッド取付ボルトと3ヶ所のステムボルトを取り、ステムヘッドをはずし ます。

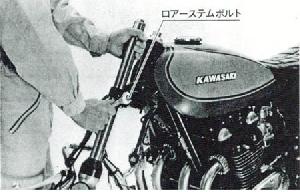

    ●ハンドルバーを後方に移し、ステムボルトを弛め、フロントフォークをステアリ ングステムから抜取ります。同時にヘッドライトステーとライトステーガイドも はずれます。

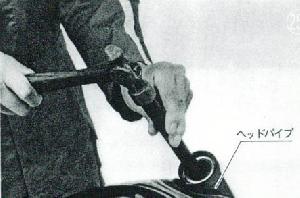

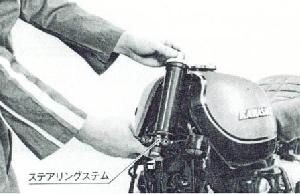

    ●ステアリングステムロックナットをフックスパナではずし、ステアリングステム をヘッドパイプから抜きます。この時、ヘッドパイプの下方のスティールボール が同時にはずれます。最後にステムキャップとベアリングレースを取って、ヘッ ドパイプの上方のスティールボールをはずします。


    取りつけ:

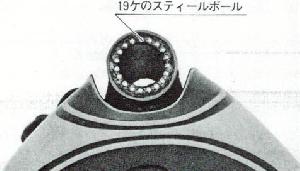

    ●ヘッドパイプの上下のベアリングレースにグリースを塗り、スティールボール(上部19ヶ、下部20ヶ)をそれぞれ装着します。

    ●ステアリングステムをヘッドパイプに挿入し、ベアリングレースとステムキャップを入れ、ロックナットをフックスパナで締めつけながら、ステアリングのかたさを調整します。

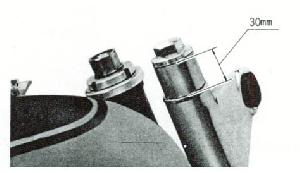

    ●ランプステーガイドとランプステーを取りつけると同時にフロントフォークを挿 入し、ランプステーから約30mm出して、下部のステムボルトで仮締めします。

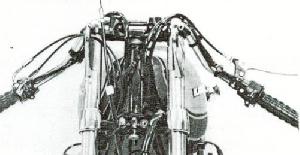

    ●ハンドルアセンブリーを前方へたらし、各々のケーブルを配線し、ステアリング ヘッドをステムヘッドボルトで取りつけます。

    ●下部のステムボルトを弛め、フロントフォークのトップボルトとステムヘッドの上面を一致させ、全部のステムボルトを締めつけます。上部ステムボルトのトルクは1.6〜1.8Kg-mで、下部ステムボルトのトルクは5.4〜6.0Kg-mです。

    ●ハンドルバーアセンブリーをフロントフォークの角度に沿って取りつけます。規 定トルクは2.5Kg-mです。

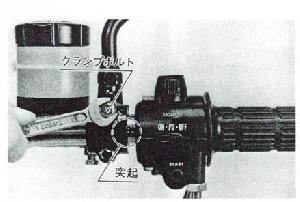

    ●ディスクブレーキアセンブリーを取りつけます。各部の規定トルク」は61頁を参 照して下さい。マスターシリンダーのクランプは突起部をグリップ側に向け、上 側を充分ねじ込んでから下側をねじ込みます。

    ●イグニションスイッチとメーターアセンブリーを取りつけ、タコメーターケーブ ルを取りつけます。
    ●ヘッドランプボディーとフラッシャーを仮付けし、上下照射角調整ボルトで上下 照射角を正しく調整し、フラッシャー取付ナットと上下照射角調整ボルトを締め 付けます。(19頁参照)
    ●フラッシャーリード線とメインワイヤーハーネス2ヶのカプラーを配線します。

    フラッシャーの配線

    左のフラッシャー 灰色→□−緑色

    右のフラッシャー 灰色→□−灰色

    ●ソケットを差し込んでヘッドランプユニットを取りつけます。
    ●フロントフェンダーとブレーキホースクランプを取りつけます。
    ●フロントホイールを取りつけます。(53頁参照)
    ●バックミラーを取りつけます。
    ステアリングステムのベアリングレース
    取りはずし:
    ●ステアリングステムをはずします。(68頁参照)
    ●ペアリングアウターレースはヘッドパイプ上下に圧入されています。図のように ヘッドパイプ内にバーを挿入し、ベアリングアウターレースの円周をハンマーで均等に叩き乍ら、ペアリングアウターレースをはずします。

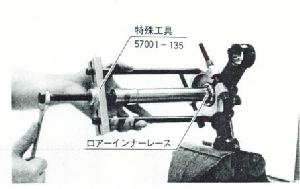

    ●ペアリングインナーレースはステアリングステムに圧入されています。ペアリン グインナーレース下部のグリースシールを傷めないように、ペアリングインナー レースを特殊工具で抜取ります。

    取りつけ:

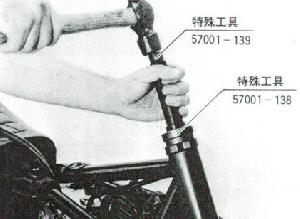

    ●ペアリングアウターレースにオイルを塗布し、特殊工具でヘッドパイプの上下に 圧入します。

    ●グリースシールに損傷がないかを確認して、グリースシールをステアリングステ ムに挿入します。

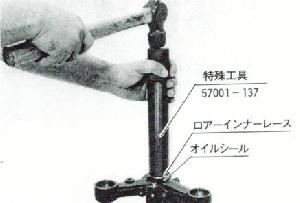

    ●ペアリングインナーレースにオイルを塗布し、レースをステアリングステムに特 殊工具で圧入します。

    ●ステアリングステムを取りつけます。(68頁参照)
